RU600 AFE单元

产品特点：

功率因数：实时监测电网，确保并网时，功率因数为1

群控功能：支持多台并联，系统扩容，组网群控

动态性能卓越，可解决瞬时快速制动难题，提升系统制动性能

个性化解决方案，解决升降型设备超载难题

自动限流，根据外界环境及使用情况自动切换

先进发波技术、完美解决并联环流，降低系统能耗，提升效能

完美的电压环控制策略，确保变频器母线电压精确稳定

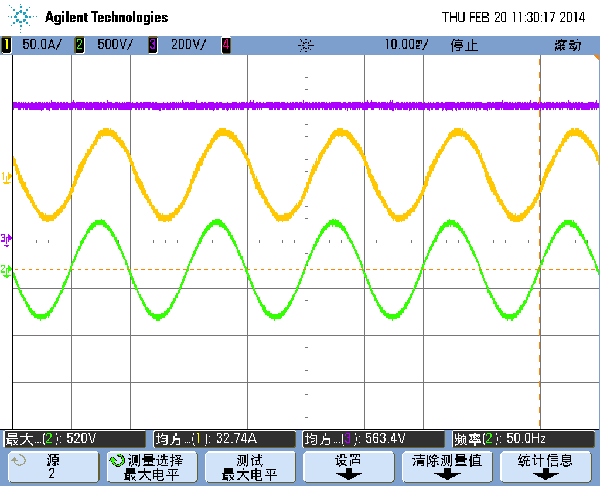

图1、半载时四象限模式下电流及电网电压波形

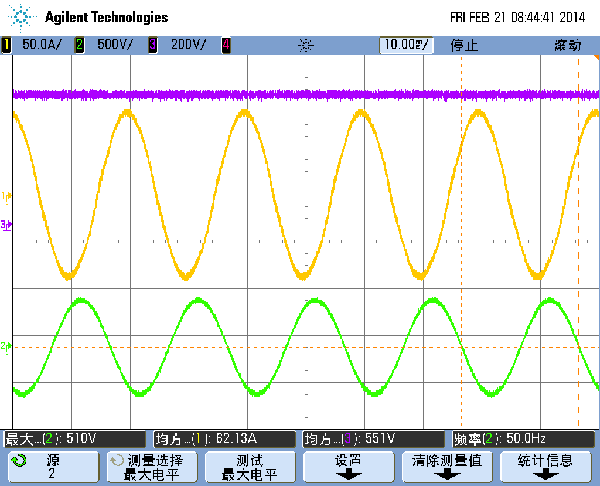

图2、满载时回馈模式下的电流及电网电压波形

安全节能

内置多种保护功能，过压、过流、过热，确保系统安全

高质量回馈电能，最大限度节约能源，效率高达93%，节能率高达40%

可与原有制动单元互为冗余，双重防护

专业防水设计、背面侧面防水，支持工地施工梯穿墙式安装

简单灵活

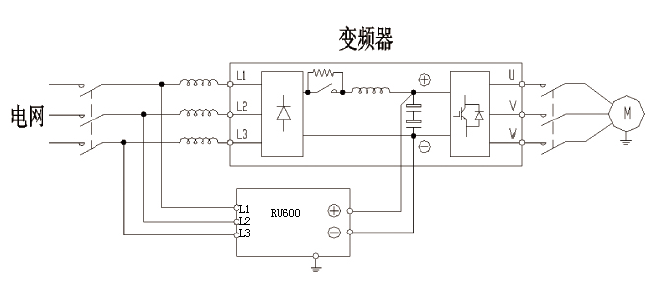

不改变原有系统的任何接线方式，仅需要将+/-母线接入变频器母线上，将L1、L2、L3接入电网即可开始运行

端子控制模式，无需任何复杂操作，和制动电阻一样方便使用

电抗器内置，无任何外置器件，安装方便

选型指导

能量回馈单元主要适用于升降机、电梯、起重机等需要变频器工作于四象限状态的场合，回馈单元有两种工作模式。

1.四象限模式

在这种模式下，按照接线示意图接好线后上电，设定母线动作电压值按下运行键，母线电压即可维持在设定的动作值不变，此时变频器电动或制动所需要从电网汲取或回馈的能量，均可由能量回馈单元提供或回馈给电网，两种状态自动切换。在这种工作模式下，选型指导原则遵循1:1即可。

注：这种模式下，变频器电动时，可从根本上改变变频器输入侧功率因数低、谐波大等缺点

2.能量回馈模式

在这种模式下，能量回馈单元只能回馈电网，不能为变频器提供电动能量，故选型以实际回馈电流为参考，根据

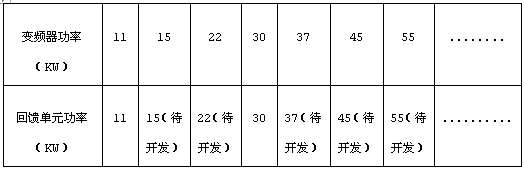

升降设备等机械系统的一般特征，给出选型参考：

注：升降型设备的再生电能功率与电机等设备磨损情况有直接关系，某些特定的场合会有差异，请咨询技术人员后使用。
