20kV(10kV）树脂绝缘干式变压器

一、简述

随着电力负荷增长，10KV配电系统已经不能很好的满足要求，而将10KV升压到20KV，线路能量损耗可减少四分之三，并节约变电站数量和土地，减少线路走廊灯资源。在10KV系统向20KV系统转变过程中，存在现在只有10KV供电系统，但不久后要改为20KV系统供电的情况。本产品能够在10KV和20KV两个电压间相互转换，用户不必作二次投入，节约开资。

二、应用范围

本产品适用于负荷密度高、电力需求增长迅猛的区域，以及新兴区域或现状电网基础比较薄弱场所。亦可适用于安全性要求较高的石化（铁道、煤矿）等行业，公共场所、组合式变电站等

三、型号说明

四、标准

GB1094.1, GB1094.2，GB1094.3，GB1094.5，GB1094.11

IEC 60076-1：2000，IEC 60076-2：1993, IEC 60076-3：2000, IEC 60076-5：2006, IEC 60076-11

GB/T 10228，GB20052,etc，

五、正常使用条件

海拔高度不超过1000m；

环境温度：最高气温+40℃;

最高日平均气温+30℃；

最高年平均气温+20℃；

户外最低气温-25℃

安装环境：地震引发的地面加速度为ag<2m/s

六、产品特点

1、10KV与20KV转换后联接组别不变，分接电压不变。

2、结构合理，两种电压运行状态下均无闲置匝数。

3、线圈采用树脂浇注，整体机械强度好，提高了变压器的耐受短路的能力。

4、防潮及耐腐蚀性能特别好，尤其适合极端恶劣的环境工作，停运后不需干燥处理即可投入运行。

5、局部放电量低，运行寿命长。

6、无油、无污染、难燃阻燃、自熄防火。

7、安装便捷，无需调试，免维护，运行成本低。

8、配有完善的温度保护控制系统，为变压器安全提供可靠的保障。

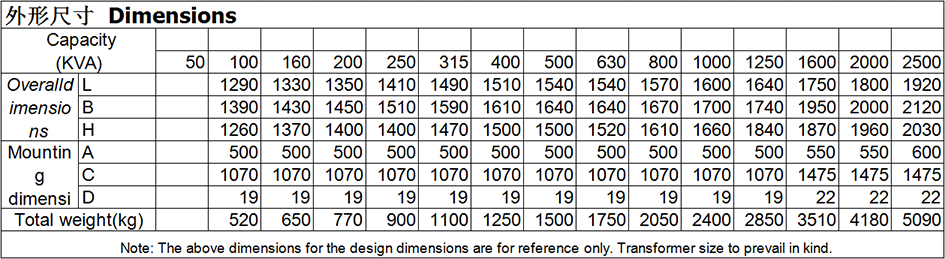

七、产品参数
