ZGS11美式箱变

1、简介

产品体积小，外形美观。安装、操作、维护方便，运行可靠。

变压器采用三相五柱式结构、绕阻联结组别采用Dyn11接法，具有损耗低，噪声小、零序电 压自抑制、三相电压互不干扰、防雷性能好、 不平衡负载能力强的特点。

高压侧采用插入式双敏熔丝和后备式熔断器对变压器进行双重保护。

外壳采用优质钢板，经特殊防腐工艺处理，具有良好的抗腐蚀性。

外壳防护等级IP33。

2、适用范围

产品适用于城市生活小区、商业中心、工矿 企业、建筑场所、油田、道路、码头、机场 等用电场所及各种建设工地临时用电场所。

3、产品使用条件

海拔不超过1000米。

环境温度

最高温度：45℃

最热月均温度：35℃

最低温度：-20℃

最大日温差：25K

环境湿度

日均相对湿度≤95%

月均相对温度≤90%

地震烈度：8度

污移等级：Ⅲ级

4、产品的国家标准

GB1094.1-1996       《电力变压器第一部分总则》

BG/T6451-1999      《三相油浸式电力变压器技术参数和要求》

GB/T16274-1996    《油浸式电力变压器技术参数和要求》

BG3906-1991         《3~35kV交流金属封闭开关设备》

GB7251 -2013       《低压成套开关设备和控制设备》

GB/T14048-1998   《低压开关设备和控制设备总则》

GB/T17467-1998   《高/低压预装变电站》

GB/T11022-1999   《高压开关设备和控制设备标准的共同技术要求》

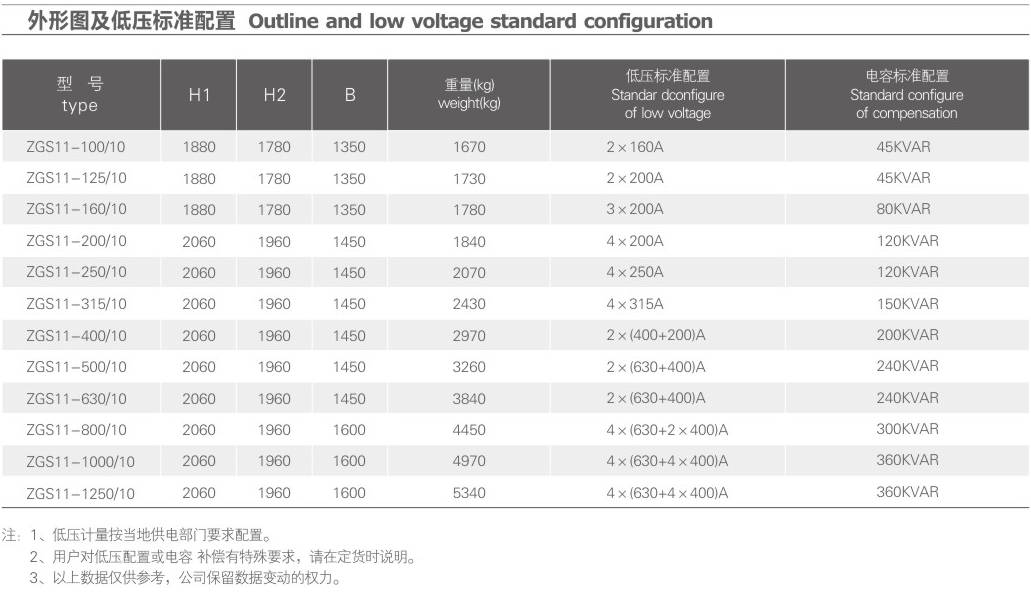

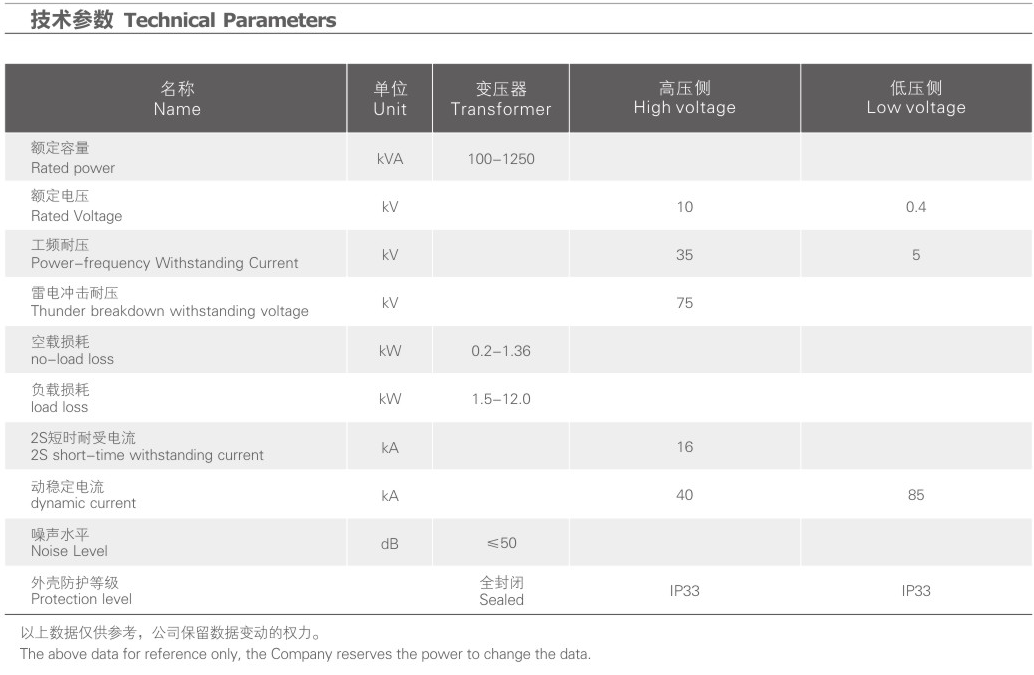

5、产品参数
