环保型非金属箱式变电站

地面型箱式变电站示意图

高压、低压、变压器设备均在地面以下。设备检修可吊去大盖。操作人员由人井孔通道入13。适合在广场绿化带、公园等环境安装，不影响人们观景视线等优点。

注：◎在地脚螺钉附件最少预埋2处接地线杆

       ◎基础底面负重不得少于2000kg／m。

       ◎基础中各代号应根据订货产品而定

[地面型]非金属箱式变电站土建基础图

(供用户参考选用)

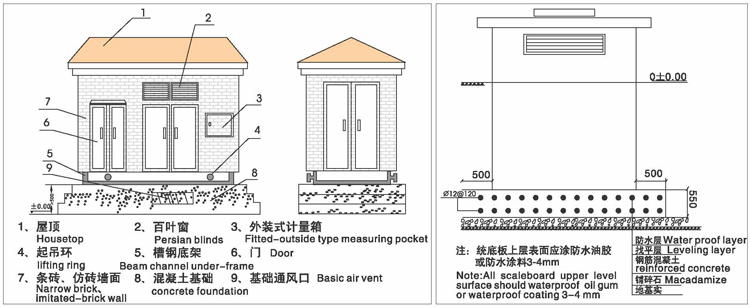

常用“地面型”非金属箱式变电站箱体示意图

半地理型”非金属箱式变电站统底板基础示意图

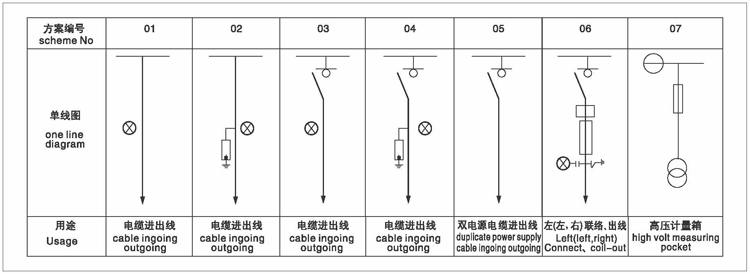

高压主电路常用方案

低压主电路常用方案

箱式变电站，使用安装注意事项

◎ 箱式站基础四周应预埋接地极，变压器和防雷地可合用，其接地电阻R。

◎ 箱式站起吊应用专用起吊工具，起吊部分必须按箱式站的标明部位。

◎ 箱式站底部与基础结合处，需用水泥浆抹封，以防水进入电缆室。

◎ 电缆进入套管后。其缝隙必须密封，以防虫、水进入。

箱式站投运前必须检查下列

箱式站底部与基础结合处必须水平，如遇各门开启有卡住现象，这是因为基础平面不平所至必须调整箱式变电站与基础面结合水平。调整方法在箱式变电站底部与基础而缝隙处填塞薄铁片直至各室门开户灵活即可。

当整机装配完成后，装车发运必须注意整台箱体应和车前车后有一定距离，防止车在行路中因刹车而前后撞击，同时箱式站底架和车底板必须用电焊焊牢，再用钢丝把底架和车底绞紧，并用绳索从顶盖到车底分几道上下扎紧。凡绳索扎到之处必须用纸板或其它软物垫好以防涂层表面损伤。

为使运行中箱式站保持完好，最好半年或一年后对内部和外,部进行清扫和擦一次。如发现因安装或运输中箱体外表面弄脏，可用洗涤剂擦刷，用清水冲洗即可。

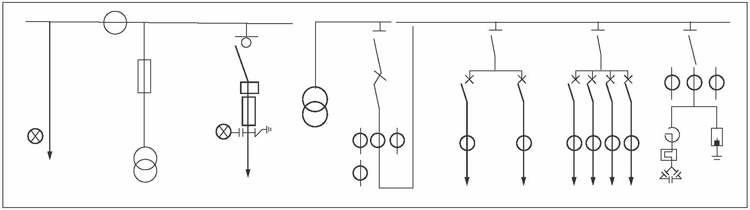

典型系统方案举例参考

电缆进出，终端供电，高供高计

电缆进出，终端供电，高供高计，低压走廊式，低压电容补偿

电缆进出，终端供电，高供低计，低压走廊式，低压电容补偿

环保型非金属箱式变电站
