ZW32型户外真空断路器

● 概 述

ZW32-12型户外真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断，关合电力系统中的负荷电流，过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本断路器具有体积小，重量轻，防凝露，免维护等特点，能适应较恶劣的气候条件和污秽环境。

●主要技术参数：

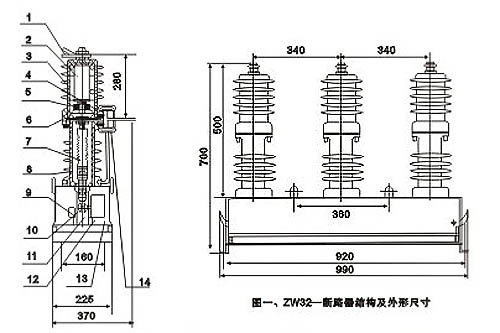

●外形尺寸图

1上出线 2灭弧室 3绝缘筒  4下出线 5导电夹 6软联结 7绝缘拉杆 8触头压力簧

9分闸弹簧 10驱动连板 11机构输出轴  12操动机构        13机构箱 14电流互感器

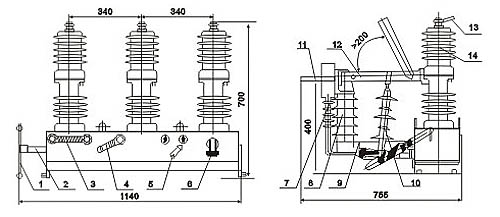

1操作手柄 2隔离主轴 3断路器手动分合手柄 4断路器储能受柄 5分合批示           6接线插头

7电流互感器 8绝缘子 9隔离架                        10绝缘拉杆　　　　　 11接线板（进线端） 12隔离刀片

13接地板          14断路器
