ZW10-13户外真空断路器

●概述

ZW10-13户外高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电设备，主要用于农网、城网、铁道、矿山和港口等配电系统，特别适用于户外架空线路，开断、关合电力系统中的负荷电流、过载电流及短路电流，对电网进行切换和保护。

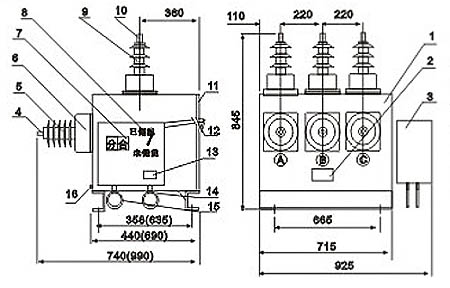

●外形图及外形尺寸

1.箱体

2.产品铭牌

3.操作机构

4.接线端子

5.绝缘导电杆

6.电力互感器

7.分合指针

8.储能指针

9.绝缘筒

10.接线端子

11.后盖板

12.储能摇柄

13.操作机构铭牌

14.手动合闸拉环

15.手动分闸拉环

16.接地螺栓

注:括号内数据为内置双PT箱体尺寸
