FN7-12系列户内高压负荷开关

●产品概述

FN7-12DR型户内交流高压负荷开关是适用于交流50Hz，额定电压12KV的三相电力系列系统中作为开断负荷电流及关合短路短路之用，组合电器可开断直至短路电流的任何电流，可作为保护之用。

●安装及使用

正常使用条件：周围空气温度

上限：+40oC

下限：-25oC

海拔：海拔高度为1000m及以下

相对湿度：日平均不大于95%，月平均不大于90%

周围空气应不受腐蚀性或可燃性气体及水蒸气等明显污染

无经常性的剧烈振动

●外形及安装图

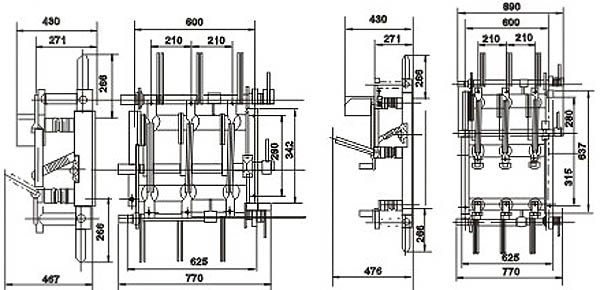

               图1 无脱扣"先路"负荷开关                                         图2 无脱扣"变压器保护"负荷开关

                           图3 脱扣器撞击负荷开关                                        图4 CS6操作机构安装示意图
