1、概述

   DS系列智能电动机保护器是我公司自主研发，具有自主知识产权的新一代电动机保护器产品，其适用于低压控制系统，作为低压异步电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能，还提供了设备运行状态和故障记录等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

2、特点

工业级微电脑MCU为核心控制器件

无需外接工作电源，维护方便

一体化互感器设计，安装便利

面板显示功能，方便操作

35mm导轨安装，安装方便

带手动/远程复位功能，使用安全

高精度CT监测，宽电流检测范围

可测量输入输出回路故障

干接点故障输出，兼容各类控制信号

采用通信总线技术，可多点系统化管理

一机多用，可取代传统各类电流检测保护设备

可将固态继电器输出漏电压降至安全电压范围以下，增加安全性

3、主要功能

保护功能：

过流、堵转、断相、短路等故障保护

测量功能：

三相电流测量和显示

通用功能：

三相异步电动机保护

通信功能：

通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。

一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

报警输出：

常闭点干接点输出 接点容量   AC250V   16A

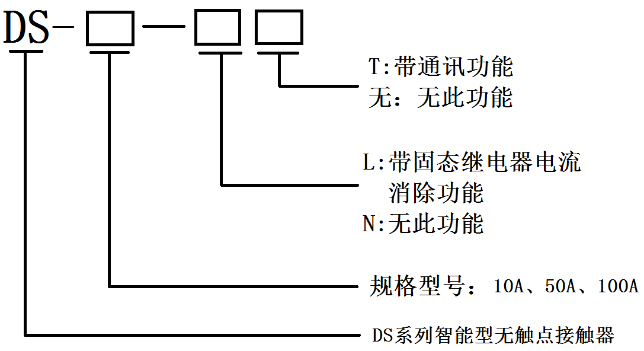

4、型号说明

注：10A款不带通讯功能；

5、工作条件

主电路适应回路：AC380V

环境温度：-10℃~+55℃，相对湿度：≤90%

海拔高度不超过2500米

大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃

安装在无强烈冲击振动和雨雪侵袭的地方

6.技术数据

6.1.输入输出

主电路电压               AC380V

工作电源                   内置

保护触点容量           阻性负载  16A/250V AC  16A/24V DC

                                  感性负载  5A/250V AC  5A/24V  DC

保护继电器               常闭接点

复位开关                   手动或远程复位

安装方式                   35mm导轨

接线方式                   直接式

显示精度                   0.1A

频率                           50HZ

功耗                           正常工作时 ≤3W

                                  保护启动时 ≤5W

连接                           通信端子

规约                           Modbus

网络连接                   RS485总线，屏蔽双绞线

7、操作说明

保护器参数的预设置方法：
