概述
XGN2-12箱型固定式交流金属封闭开关设备（简称高压开关柜），是我国自行开发的新一代固定柜，适合与3.6、7.2、12kV三相交流50Hz电力系统中作为接受与分配电能，并对电路实行控制、检测和保护之用。特别适用于频繁操作的场所。该开关柜具有五防闭锁功能，主要配备ZN28A系列真空断路器。
标准及规范
GB 3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备

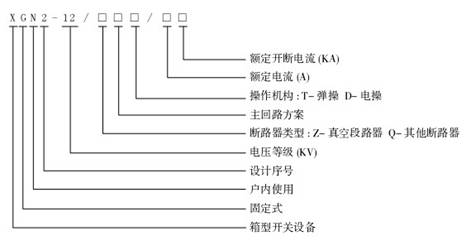

型号及含义
结构特点
1、本开关柜为金属封闭式箱式结构。柜内分为断路器室、母线室、电缆室、继电器室。室与室之间用钢板隔开。
2、断路器室在柜体下部，并设有压力释放通道。母线室在柜体后上部，母线呈品形排列。电缆室在柜体下部的后方，室内绝缘子可设监视装置。继电器室在柜体上部前方，室内有继电器安装板，门上可安装指示、信号元件、顶部还可布置二次小母线。
3、开关柜为双面维修，在断路器室和电缆室均装有照明灯。门上装有观察窗，可清楚观察到柜内元件地工作状态。4、设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
5、前门下方设有与柜宽方向平行的接地铜母线。
主要技术参数
外形尺寸示意图
正常使用环境条件
1、户内环境温度：上限＋40℃，下限－15℃。
2、相对湿度：日平均值不大于95%，月平均值不大于90%。
3、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
4、地震烈度：≦8°。
5、海拔不超过1000米
订货须知 （订货时用户需提供下列资料）
1、主接线方案编号及单线系统图
2、开关柜排列图、平面布置图（或并柜图）
3、二次回路接线原理图、端子排列图
4、开关柜主要元器件的型号、规格、数量
5、特殊器件请提供厂家及相应技术资料
6、主母线的规格、材质、柜体的颜色等
7、需要母线桥时，提供跨距和高度尺寸
8、备品、备品的名称及数量
9、开关柜使用在特殊条件时应在订货时提出
