概述
该设备适应于3.6～12kV三相交流50Hz的配电系统中，用于大中型发电厂、电力系统、变电站、工矿企业、以及居民用电等配电场所，用于对变电设备、用电设备以及电力线路的保护和控制，能实现变配电电力网络的远程化、智能化等。
标准及规范
GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备
型号及含义
结构特点
1、可配用VDS、VS1及进口VD4真空断路器。采用中置式结构节省了断路器手车室约50%的空间，更有利于电缆的安装。
2、外壳的防护等级IP4X。
3、体积小，减少占地面积。
4、重量轻，机械强度和装配精度高，外型美观。
5、柜壳具有很强的抗腐蚀和抗氧化能力。
6、柜内电气间隙大于125mm，复合绝缘空气间隙大于30mm。
7、 具有抗内部电弧事故的能力，保证事故情况下运行人员的安全。
8、产品具有完善的机械“五防联锁”装置，可有效地防止电气误操作事故。

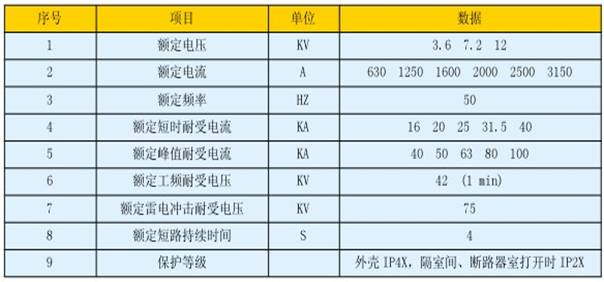

主要技术参数
结构示意图
外形尺寸示意图
一次接线方案
使用环境条件
1、环境温度：上限＋40℃，下限－15℃。
2、相对湿度：日平均值不大于95%，月平均值不大于90%。
3、周围空气不受腐蚀性气体或可燃性气体、水蒸汽等明显污染。
4、无经常剧烈振动。
5、超过以上使用条件，用户有特殊要求时，可与制造厂协商特制。
订货须知 （订货时需客户提供下列资料）
1、主接线方案编号及单线系统图
2、开关柜排列图、平面布置图（或并柜图）
3、二次回路接线原理图、端子排列图
4、开关柜主要元器件的型号、规格、数量
5、特殊器件请提供厂家及相应技术资料
6、主母线的规格、材质、柜体的颜色等
7、需要母线桥时，提供跨距和高度尺寸
8、备品、备品的名称及数量
9、开关柜使用在特殊条件时应在订货时提出
