产品概述
KYN28A-12 型(GZS1)户内金属铠装中置移开式开关设备(以下简称开关柜)系三相交流50Hz的户内成套配电装置，用于接受和分配3-12千伏的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及遥调功能，通过带有通信接口的CAN总线控制现场网络。并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”功能。该柜既能配用VSI(即ZN63)、ZN12V真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。
使用条件
1. 周围空气温度：上限+40℃，下限一般地区-10℃。
2. 海拔：1000m。
3. 相对温度：日平均值不大于95％，月平均值不大于90％。
水蒸气压力：日平均值不大于2.2KPa，月平均值不大于1.8KPa。
当温度骤降时可能出现凝露，伴随污秽，本产品适用于以下比正常条件更严酷的两种环境条件：
a. 凝露不频繁（每月平均不超过两次）有轻度污秽。
b. 一般不出现凝露（每年平均不超过两次）有较严重污秽。
4. 没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所。
5. 没有剧烈震动、颠簸及垂直倾斜度不超过8°的场所。

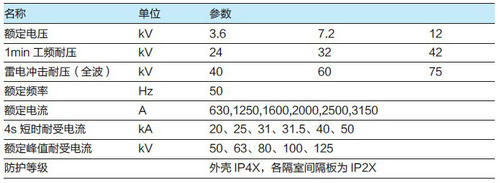

基本电气参数

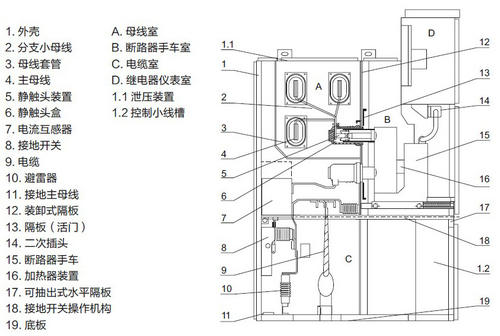

开关柜结构示意图
