HGW9-12GW系列户外高压柱上单相隔离开关

HGW9-12GW系列户外高压柱上单相隔离开关

1、概述

HGW9-12GW系列高压户外高压柱上单相隔离开关（以下简称“隔离开关”），适用于10kV高压输配电线路上，用以切断和闭合无负载有电压的单相电路。

隔离开关符合GB 1985—2004《高压交流隔离开关和接地开关》、DL/T 486—2010《高压交流隔离开关和接地开关》等技术标准。

隔离开关供三相线路系统单相使用，其结构简单、经济，使用方便。隔离开关由底座、硅橡胶复合绝缘支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘钩棒操作机构部分便可以进行合闸运动，闸刀有自锁装置。

2、使用环境条件

1) 海拔：不超过3000m；

2) 环境温度：上限+40℃，下限-40℃；

3) 风速：不超过35m/s；

4) 污秽等级：不超过GB/T 5582—1993规定的Ⅳ级；

5) 安装场所：户外，无频繁的剧烈振动和严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质。

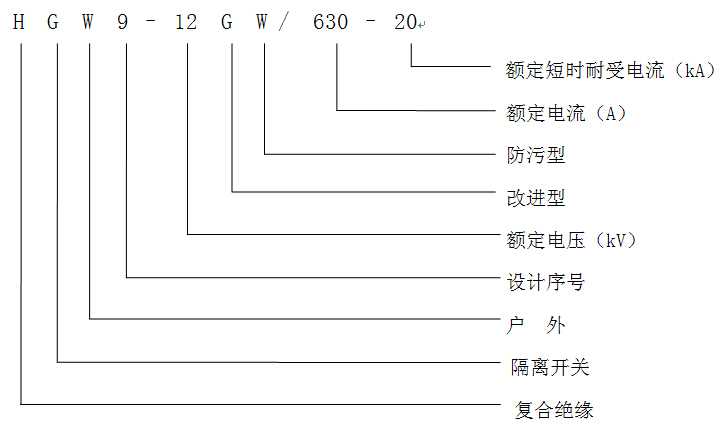

3、型号及含义

4、主要技术参数
