ZW8-12系列户外高压真空断路器

1、概述

ZW8-12（G）/T系列户外高压交流真空断路器（以下简称“断路器”），为额定电压12kV、三相交流50Hz的户外高压开关设备，主要用于开断、关合负荷电流、过载电流及短路电流。断路器既适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作的场所。

断路器符合GB 1984—2003《高压交流断路器》等技术标准。

2、使用环境条件

a) 周围空气温度：上限+40℃，下限-40℃；

b) 海拔：不高于3000m；

c) 风速：不大于34m/s（风压不超过700Pa）；

d) 污秽等级：不超过Ⅳ级；

e) 最大日温差：不超过25℃；

f) 抗凝露性能：箱体内部在高湿度急降时可能形成凝露；

g) 覆冰厚度：不超过15mm；

h) 安装场所：应为无易燃、易爆、化学腐蚀及剧烈振动的场所。

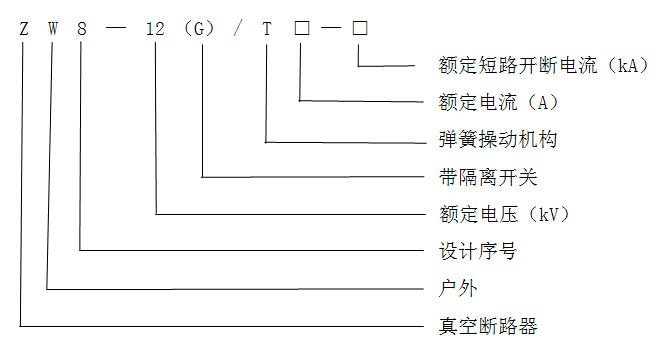

3、 型号及含义

4、 产品分类

4.1 ZW8-12/T□-□型户外高压交流真空断路器

配装弹簧操动机构，具有开断、关合负荷电流、过载电流及短路电流等基本功能，是ZW8-12系列的基本型。

断路器可加装避雷器，避雷器可根据用户要求安装在进线侧或出线侧。

断路器可配装涌流控制器，使其具有躲避涌流和实现过流速断等功能。

根据用户需要可配置50/5、75/5、100/5、150/5、200/5、300/5、400/5、600/5、800/5、1000/5和1200/5（A/A）等变比规格的电流互感器。每相最多可配置4只电流互感器，其中1只用于计量、1只用于测量（监控）、2只用于保护功能。

4.2 ZW8-12G/T□-□型户外高压交流真空断路器

断路器本体加装隔离开关组成具有明显断口的“组合电器”（以下简称组合电器）。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙和抗污秽腐蚀能力强等优点，可有效提升隔离开关的抗冰冻和抗氧化能力。

隔离开关主要由隔离开关支架、绝缘支柱、触座、触刀、触头和操作手柄等部分组成，采用人力操作。在断路器与隔离开关之间加装可靠的机构联锁，其联锁装置如图1所示。

 1、隔离开关转轴  2、联锁板  3、限位销钉连板  4、隔离开关支架

图1 组合断路器联锁装置示意图

组合电器具有以下防误操作功能：

a) 断路器处于合闸位置，隔离开关不能分、合闸，断路器处于分闸位置，隔离开关方可分、合闸；

b) 隔离开关处于分闸位置或合闸不到位状态，断路器不能合闸；

c) 分、合隔离开关时钩住隔离开关手动分、合闸拉环向下拉动即可，操作时应分、合闸到位，否则联锁装置将锁住断路器，使断路器不能合闸；

d) 如遇特殊情况，断路器被联锁装置锁住，不能分闸或合闸不到位时，应将隔离开关分、合闸操作到位后，再重新操作断路器。

5、 主要技术参数

5.1额定参数

断路器额定参数，见表1。

表1
