HR20-0.5型低压熔断开关

一、用  途

HR20-0.5型低压熔断开关是由刀开关和熔断器构成的组合电器.适用于户外低压电路中使用。在正常馈电的情况下作为接通和切断电源用，在有短路或过载的情况下电路的保护用。对农网、农林场、城网改造、铁路石化、户内外大小厂等凡有变压器输出到户外线路均可使用。

二、结构特征

HR20-0.5型低压熔断开关采用三极共基座式装配，每极有夹型动、静触头分别由支柱绝缘固定在底座上，动触头部分由瓷刀把两部分互相绝缘的导电件刚性的连在一起，由用户选择合适的熔断片接在这两导电件之间，起开关和熔断器作用。在动、静触头间装有消弧触头，设计好在主要触头要接触时，消弧触头先接触、防止电弧烧坏主触头。在动触头上方有环型脱扣装置，可用绝缘钩具在地面实行远距离操作分闸，具有结构简单、性能可靠、使用方便等优点。

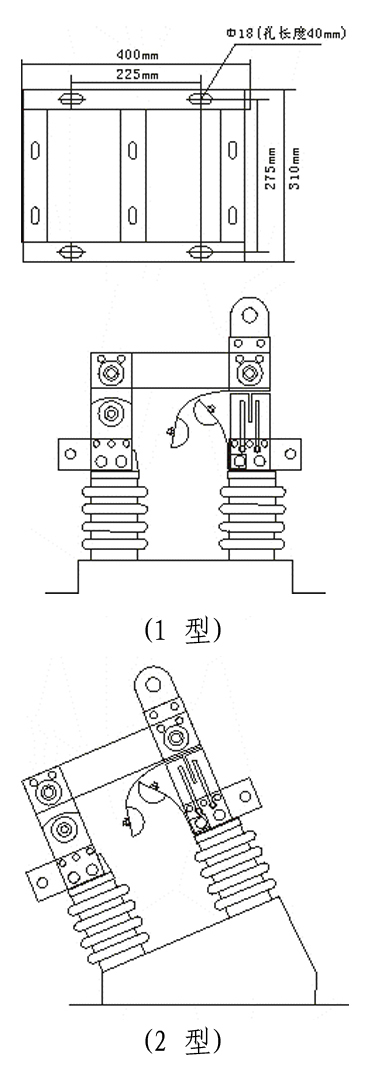

三、外型及安装尺寸
