ZW8-12真空断路器

一、概述

 ZW8-12系列真空断路器为额定电压12KV，三相交流50HZ的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

 ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

 本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。

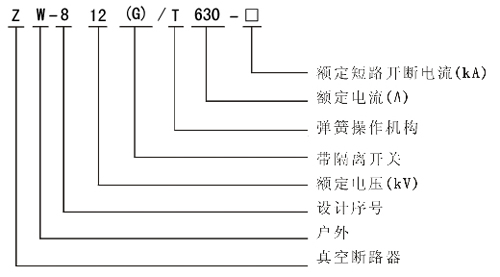

二、型号含义

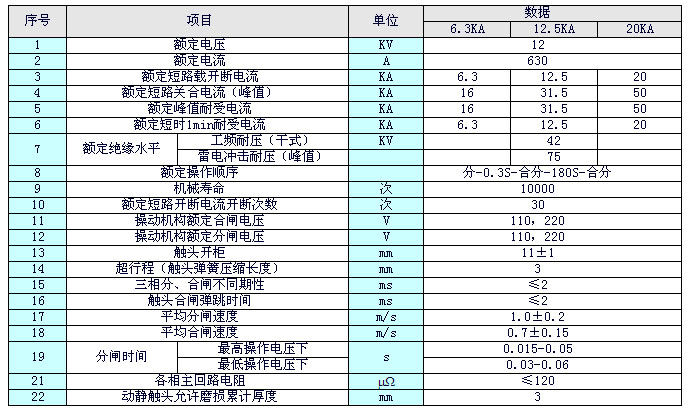

三、主要技术参数

四、外形及安装尺寸
