FZN21-12D/T630-20、FZN21-12DR/T125-31.5户内真空负荷开关—熔断器

一、概述

该型高压真空负荷开关及组合电器，适用于三相交流10kV、50Hz的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于城网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护作用。该产品技术性能符合IEC出版物60265－1/FDIS《高压负荷开关，第一部分：额定电压1kV以上52kV以下的高压负荷开关》、IEC60420《高压交流负荷开关－熔断器组合电器》、GB16926《交流高压负荷开关－熔断器组合电器》、GB3804~63kV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21－12DR/T125－31.5)可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关及电动弹簧机构，能够远动远控。

二、使用环境条件

海拔高度：2000m及以下；

环境温度：－25℃~+40℃；

相对湿度：日平均值不大于95％，月平均值不大于90％；

无导电性尘埃、腐蚀性气体及水蒸汽体的场所；

无火灾、爆炸危险的场所；

无经常性的剧烈振动的场所。

三、型号含义

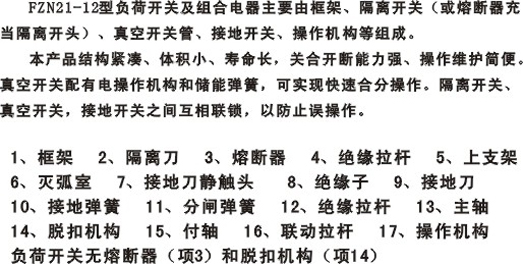

四、结构特点、性能及外形安装尺寸
