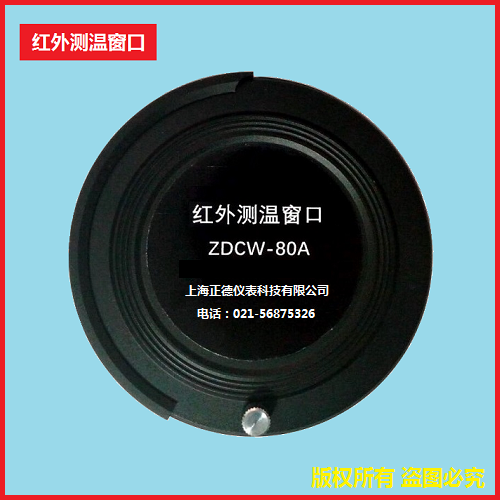

ZDCW-80A型红外测温窗口

一、简介

红外测温窗口是一种可以透过红外线、紫外线、可见光的光学窗口，安装在电气柜的壳体上，主要用于各种高压开关柜、金属铠装柜、城市环网柜及GIS高压设备的内部测温，利用已在电力系统普遍使用的红外线热成像仪、测温仪，结合《红外导则》判断发热故障，通过红外测温窗口就可以方便地对柜内的设备进行各种无损检修，可以及时有效的发现高压事故的隐患，防止事故的发生。

关键词热成像观察窗热成像测温窗红外测温窗口红外测温视窗

二、窗口类型

◆长波窗口：工作波段为0.15-14μm，主要用于500°以下测温，透过率大于93%。

◆短波窗口：工作波段为0.15-7μm，主要用于500°以上测温，透过率大于93%。

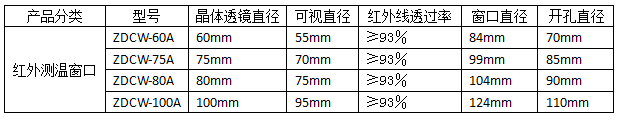

三、型号及参数

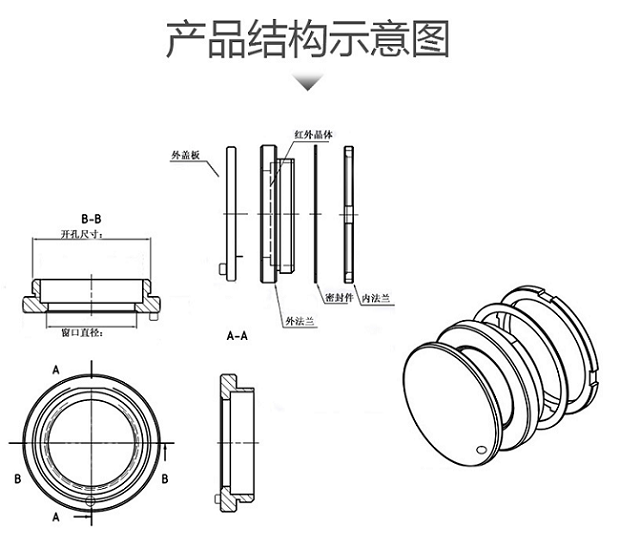

四、外观结构图

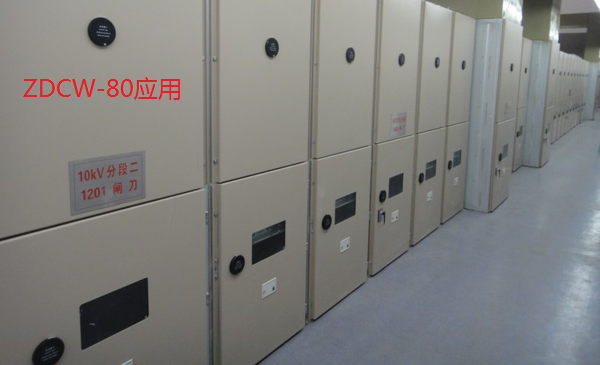

五、应用

六、安装设计
1、我们在实际应用中，根据不同的电气柜选择不同的窗口：
母线柜选用2个，上下各一，主要用于检测高压触头温度；
开关柜选用两个，上下各一，主要用于检测高压触头温度；
计量柜选用1个，主要用于检测各接点温度；
PT柜选用1个，主要用于检测各接点温度。

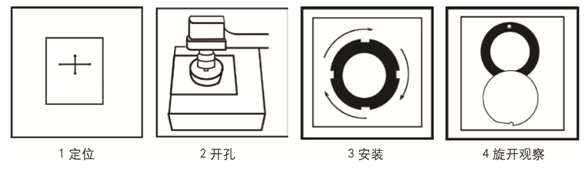

2、安装步骤
液压手动开孔器即可，安装简单便捷。
