LW9-72.5关键词SF6断路器

LW9-72.5主要用于输变电线路的保护，也可作联络断路器使用。佳吉电气断路器为三相组装在一个框架上，配用CT15型弹簧机构，可以就地手控三相联动操作及远距离电控三相联动操作，但不能进行单相操作

主要技术参数
额定电压72.5kv；
额定电流3150a；
额定短路开断电流31.5ka；
额定短路关合电流（峰值）80ka；
额定短时耐受电流31.5ka；
额定短路持续时间4s； 额定峰值耐受电流（峰值）80ka；佳吉电气
额定绝缘水平，1min工频耐受电压（有效值）（20℃ 0.4mpa sf6气体）断口间160＋42kv，对地160kv(干试、湿试相同)；雷电冲击耐受电压（峰值）1.2/50μs（20℃ 0.4mpa sf6气体）断口间350＋60kv，对地350kv。
零表压5min工频耐受电压（有效值）84kv
分闸时间≤0.03s
开断时间≤0.06s
合闸时间≤0.15s
分－合时间≥0.3s
合－分时间0.06s
断路器内sf6气体（20℃）额定压力0.50mpa，报警压力0.45mpa，闭锁压力0.40mpa，含水量≤150ppm （v/v） 年漏气率≤1％。佳吉电气专业生产

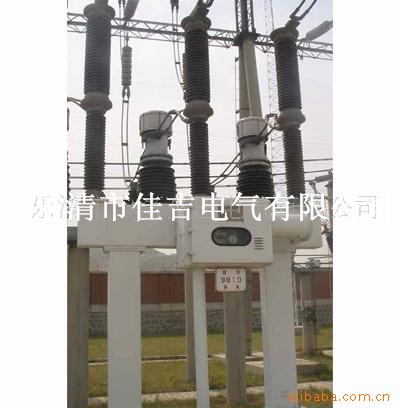

LW9－72.5/T3150-31.5 高压六氟化硫断路器系户外三相交流50Hz高压电器设备，主要用于输变电线路的保护，也可作联络断路器使用。佳吉电气断路器为三相组装在一个框架上，配用CT15型弹簧机构，可以就地手控三相联动操作及远距离电控三相联动操作，但不能进行单相操作
