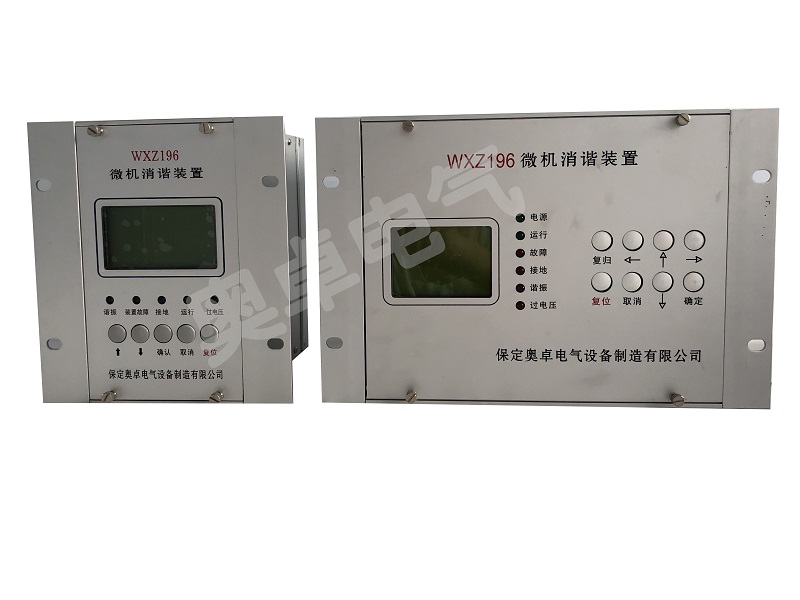

AZ-WXZ196微机消谐装置
一、产品概述
       保定奥卓电气设备制造有限公司，做微机消谐我们是一线厂家。微机消谐可防止电压互感器在发生铁磁谐振时烧毁甚至爆炸本装置利用高速增强型内核单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯，从而使操作更简单、更直观、更准确。使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。

该装置可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至控制中心，实现远动控制。
二、型号说明

三、技术参数
(1) 工作电源：AC/DC220V(不分极性) 其它情况可特殊定做；
(2) 运行环境温度：-20℃ ～+60℃； 环境湿度：最大湿度90%，表面无凝露；
(3) 可消谐振：17Hz（1/3分频），25Hz（1/2分频），50Hz（工频），150（3倍频）
(4) 可消除谐振频率：17Hz（3分频） 、 25Hz（2分频） 、 50Hz（工频）、150Hz（3倍频）及以上频率的铁磁谐振。
四、微机消谐特点
 1、无需整定和调试，开机自检后自动进入运行状态，设备维护量低；
2、数据采集、运算、逻辑判断、控制输出等速度快，精度高，抗干扰、自检及自恢复能力强；
3、综合国内各种先进技术，多年的现场运行经验，性能稳定，安全可靠；
4、采用宽温液晶显示器（LCD），中文菜单，操作简便，显示信息直观，调试容易；
5、机箱采用铝镁合金材质，拉丝贴膜，美观大方，抗干扰性强；
6、实时显示PT开口三角电压4种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz）的电压分量；
7、可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；对各种故障均可给出告警信号并显示、和保存有关信息（具有3对常开触点及一对常闭触点）；
8、有记忆功能，可存储20次最近发生的故障信息，掉电后不丢失；
9、采用大功率、无触点消谐元件，启动迅速；
10、调试和维护简单、方便；适用于各种电压等级的PT；
11、可配置通信接口把各种故障信息传送至控制中心，适用于无人值守变电站。
五、微机消谐工作原理
       AZ-WXZ微机消谐采用高速增强型单片机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。如果是过电压或接地，装置给出相应的报警信号。
六、微机消谐软件构成
       AZ-WXZ微机消谐采用C语言和汇编语言编制软件，软件由监控程序、运算程序、诊断程序、消谐、故障记录等部分构成。由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务。
七、设计说明及订货须知
      用户在定制本产品时如对485串行口功能、打印功能、电压等级有特殊要求，请注明,否则按无上述功能要求配置微机消谐装置。
