LXQ(D)II-10/35型消谐电阻器（铜\铝可选）

一、原理分析

6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。

如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。而安装了LXQII消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断（注：安装在PT二次侧的电子(微机)消谐装置一般无法消除该涌流）。

二、消谐器用途

LXQII系列消谐电阻器是安装在6～35kV电磁式电压互感器（简称PT）一次绕组Y0接线中性点与地之间的高容量非线性电阻器，起阻尼与限流的作用。目的是保护电压互感器免受因铁磁谐振而产生过电压冲击和工频半波涌流使电压互感器发生烧毁炸裂的危险，保护设备安全运行，避免电力事故和经济损失。

作为一种新型号的消谐器，目前通用型号主要为LXQ、LXQII、LXQIII系列（也有命名为RXQ），L代表裸露，XQ代表消谐，II、III指第二、三代改进型，铜材消谐器体积小，安全距离大，电气性能佳，尤其适合在开关柜中安装。

三、消谐器结构

LXQII型消谐器（消谐电阻）采用电气性能优异、超细颗粒的SiC（碳化硅）为基材，经大吨位的压机压制成高密度的长方体或圆柱体状的坯体，在还原气体下，经上千度的高温烧制而成。电阻体之间载体用铜材或铝材连接，体积小，容量大，机械强度高，铜载体主要为应对极端复杂环境下加强结构耐高温高压的要求，延长寿命，尤其是一些铁磁谐振比较严重而对设备提出的更高要求。

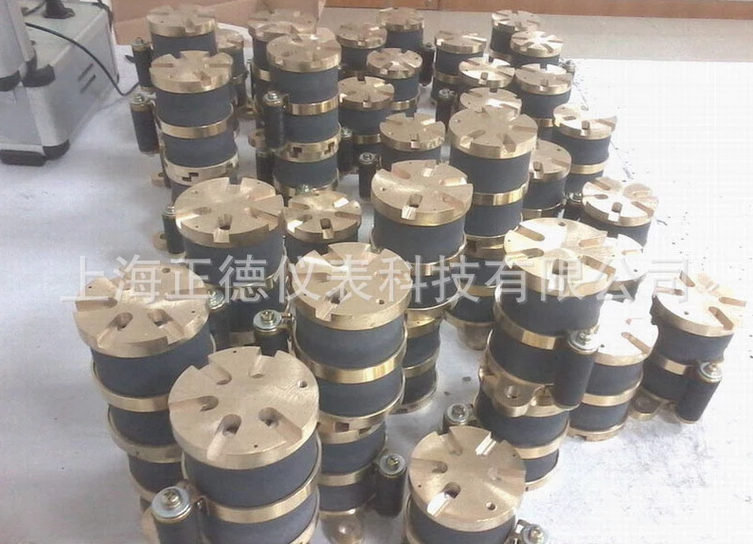

四、消谐器外形

目前消谐器主流外形是圆柱形，这种设计比起方形，使得通流能力更为均匀，材质分铜和铝，在电气性能、结构强度和使用寿命上有差别。

五、消谐器尺寸

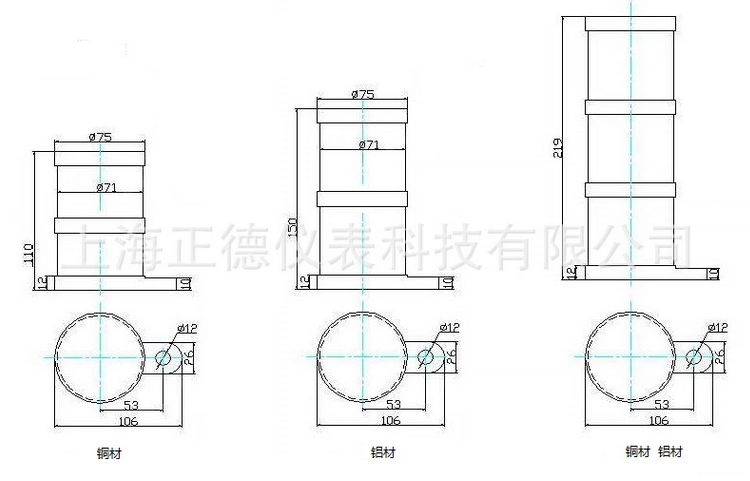

LXQII系列消谐器安装尺寸图，如图1所示(单位：mm)。

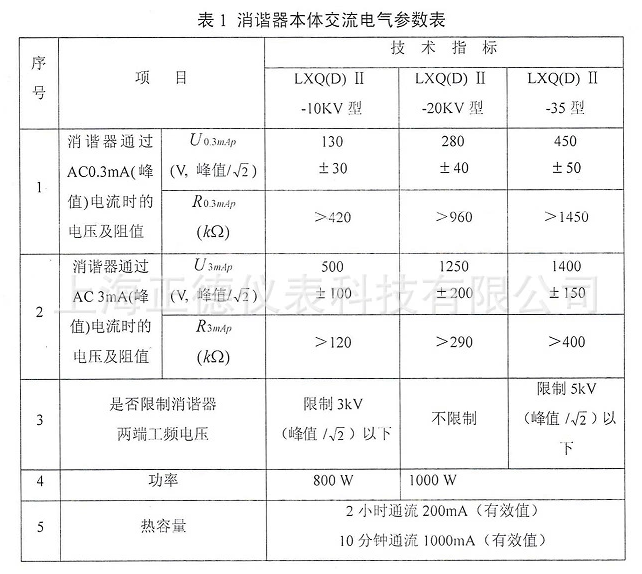

六、主要电气性能参数

七、消谐器选型

LXQII系列消谐器按照PT所在电网额定电压可以分为10kV及35kV两种，其中10kV消谐器也适用于6kV电网中的PT。

选取消谐器的型号除了与压变所在电网额定电压有关，还与压变高压绕组X端（尾端）的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻，其非线性特征使得消谐器在正常工作电流段具有一定的阻值，从而有效的限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷击、电网断线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称弱绝缘压变，其高压尾端与二次侧一同输出），就有可能损坏压变X端绝缘。

针对这种情况，LXQII系列消谐器因压变X端绝缘等级不同而分为LXQII型和LXQ(D)II型，LXQ(D)II型提供一个D参数元件（放电管），该元件能有效限制消谐器两端电压，使其在弱绝缘压变的绝缘耐受水平之下，从而有效保护中性点绝缘。

八、消谐器使用环境

1.在户外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；

2.环境温度-40℃～ 60℃；

3.交流电力系统频率为50HZ或60HZ；

4.地震烈度8度以下地区。

九、安装方法

1.安装方式：LXQII型消谐器的本体必须安装在压变中性点与地之间，下端固定接地，上端接中性点。如下图所示。

2.若安装在压变柜内，消谐器本体与周围接地体的距离建议≥2cm。消谐器上端与压变中性点采用绝缘导线连接(已随消谐器中提供)。如果您需要更换导线，导线要有一定的机械强度，建议导线截面不小于。消谐器不分正负极性。一般垂直安装，也可以水平安装。
