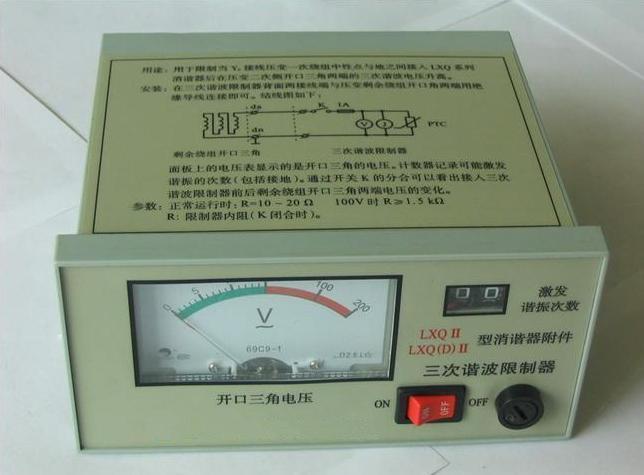

三次谐波限制器-互感器保护用消谐器配套附件

6-35KV用LXQ，LXQ(D)Ⅱ型消谐器附件-三次谐波限制器

1 用途

用于限制当Y0接线压变一次绕组中性点与地之间接入LXQⅡ型系列消谐电阻器后在压变二次侧开口三角两端的三次谐波电压升高。

2 安装

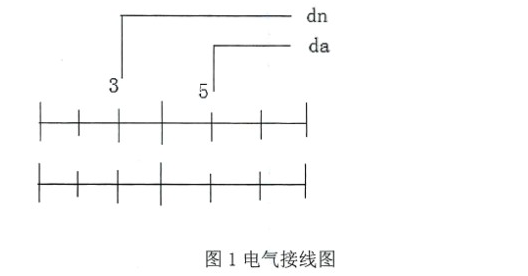

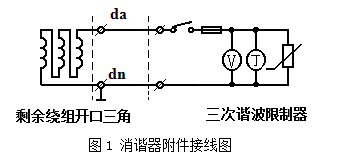

在三次谐波限制器背面两接线端与压变剩余绕组开口三角两端用绝缘导线连接即可。接线图如下：

面板上的电压表显示的是开口三角的电压。计数器记录可能激发谐振的次数（包括接地）。通过开关K的分合可以看出接入三次谐波限制器前后剩余绕组开口角两端电压的变化。

3 参数及功能

1）正常运行时：R= 10 ? 20 ?　 80V时 R≥2 k? R: 限制器内阻（K闭合时）。

2）输入电压大于80V时，激发谐振计数器动作。

3）显示开口三角电压范围：0 ? 200V

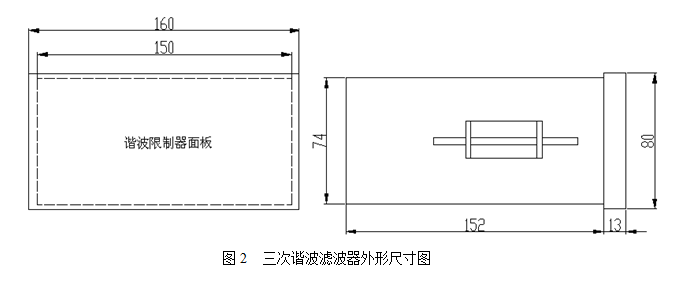

4 外形尺寸请见下图：

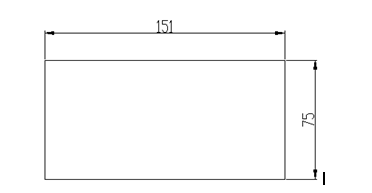

图3 面板开孔尺寸图
