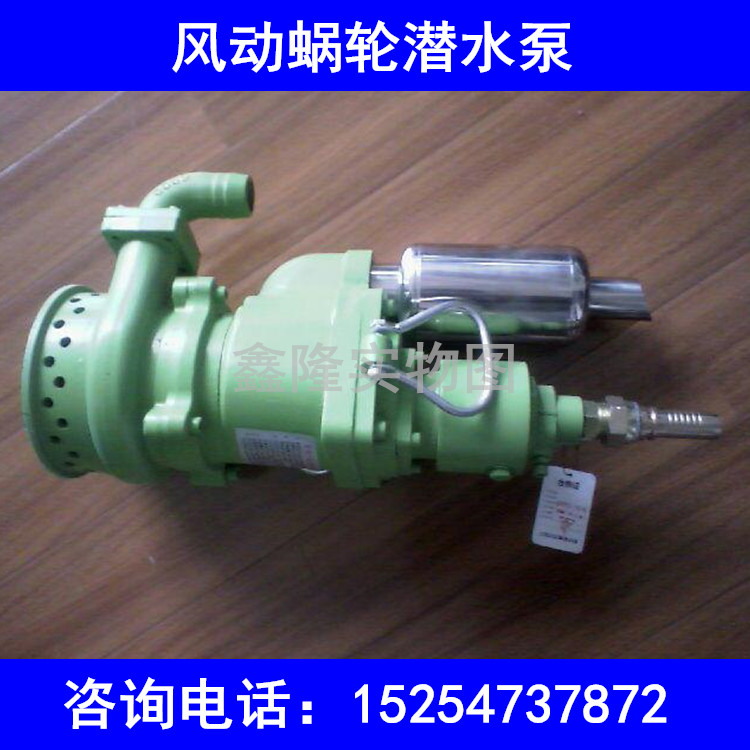

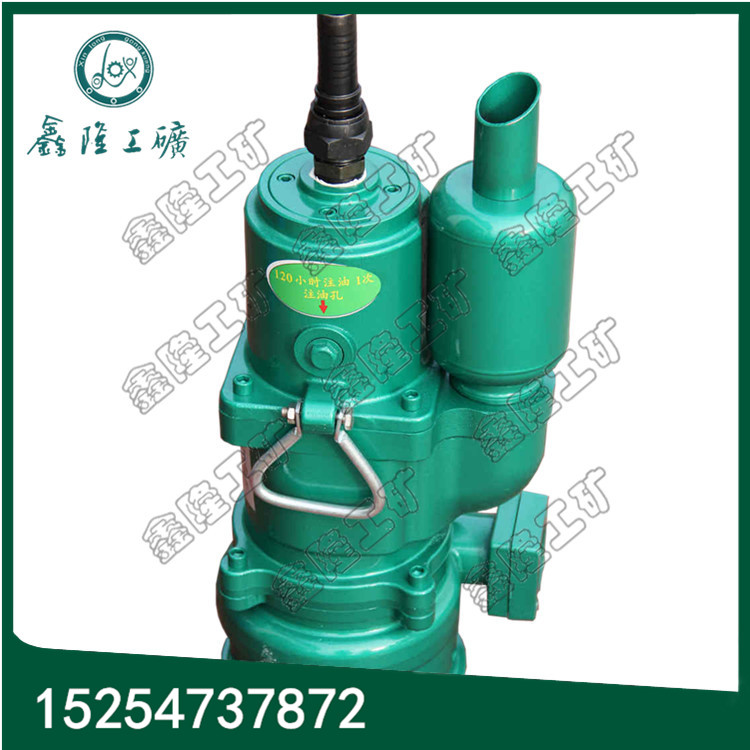

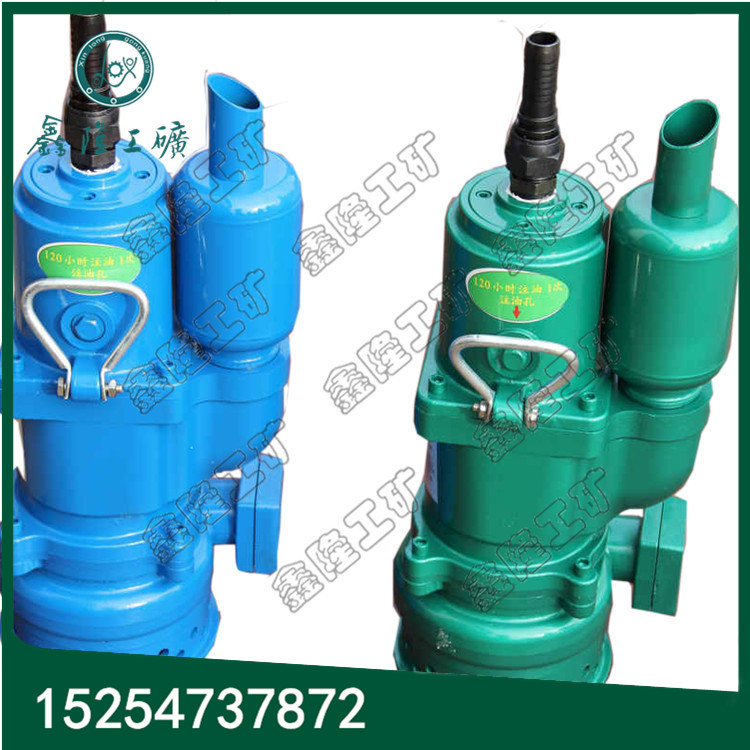

    叶片式风动排污排沙潜水泵 矿用排污泵
    QYW25-70型风动排沙排污潜水泵详细描述：
    QYW25-70风动污水潜水泵采用冲压成型弧形泵盖，保护易损的骨架密封，延长了骨架使用寿命，也减轻了整机的重量。旋流式泵体、双向倾斜半开式叶轮，实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高。期使用不会结霜结冰而影响水泵排水作业，极大地降低了噪音，噪音量实测≤75dB(A)，其正彻底改善。了井下使用的恶劣工况条件。
    一.QYW25-70型风动排沙排污潜水泵主要技术参数：
    型号 扬程 流量 使用
    风压 耗气量 总重 转速 外形尺寸(mm)
      (m) (m3/h) (兆帕) (米3/分) (kg) (转/分) (L×W×H)
    (不包括接头
    和消声器)
    QYW25-70 70~10 25~38 0.4~0.7 5~6 31 3500~4000 350×200×500
    二、结构与工作原理
    该泵由气动马达、水泵、油雾器、管接头和消声器等五部分组成。
    1、气动马达部分：由转子，叶片，气缸，壳体，上、下气缸盖，顶盖组成。转子上有五条分布均匀的径向槽，槽内配用叶片，上、下气缸盖上各有一只吹气眼，风泵启动时，高压气从吹气眼将槽内叶片吹开，同时大量高压气从主风道进入气缸，推动叶片，驱使转子旋转作功。在壳体下方留有密封腔，腔内用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
    2、泵体部分：由泵体，叶轮，泵盖，泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装置在泵体中，把整个泵放入水中（只需把消音罩的出风口放在水面以上即可），转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
    3、油雾器部分：由油雾器壳，油雾器芯，调油阀等组成，油雾器装置在顶盖上，壳内装满润滑油。
    4、管接头部分：由快速组合接头和快换管接头两部分组成。快速组合接头装在出水口处，而快换管接头则装在进气口处。
    5、消声器部分：消声器是由钢板冲压焊接而成，装在排出气口处。
    三、使用与维护保养
    1、新泵在使用之前，须在地面试运转一次，气压在0.4-0.7兆帕时，开泵十分钟左右，检查运转是否正常，上水量是否符合要求，启动是否灵活。
    2、进气橡胶夹布胶管内径不得小于25毫米，工作气压不得低于0.4兆帕，否则会影响正常工作。
    3、在安装快换管接头时，要先将管内和接头处的杂质吹净，保证进气的干燥清洁，以免杂质进入壳体内，造成零部件磨损或将转子卡住不能运转。
    4、开泵前，油雾器内要装满润滑油，并按要求调好油阀。工作过程中，应按规定每间班向油雾器内注入HJ10或HJ20机械油一次。不得在无润滑油情况下作业，也不得以润滑脂代用。
    5、叶轮螺母一定要加垫止退垫圈，以防止转子倒转时回松，造成叶轮下沉和泵体摩擦。
    6、在更换叶片各密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。
    7、风泵转速较高，靠气、水冷却，切勿长时间地空载运转，以免内部零部件发热烧损。
    8、污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤14mm颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
    9、排气管应露出水面，不能从排气管进水或其它杂质，以免气缸内部零件锈蚀或将叶子、转子卡住。
    10、风泵如需长期存放，应拆卸洗清，涂油封存，以防内部零件锈蚀。

    矿用风动潜水泵警示语
    1、安装使用本产品前务必通读产品使用说明书，严格按本说明书的规定进行安装和运行。
    2、在安装进风管时，必须将管内和接头处杂质吹净，保证进风清洁干燥，以防杂质进入缸体内，造成零部件磨损或将转子卡住不能转动。
    3、排风管（消音罩）应露出水面，不能让排风管进水和其它杂质，以防气缸内部零件锈蚀或将叶片、转子卡住。
    4、风泵转速较高（靠水冷却），把泵放入水中（只需把消音罩的出风口放在水面以上即可），无不空载运转时间不能超过3分钟！以免机件损坏，造成故障发生。
    5、无水时应立即关闭气源，停机！
    6、气压不得大于0.8MPa
    7、发现故障应立即停机，维修正常后使用。
