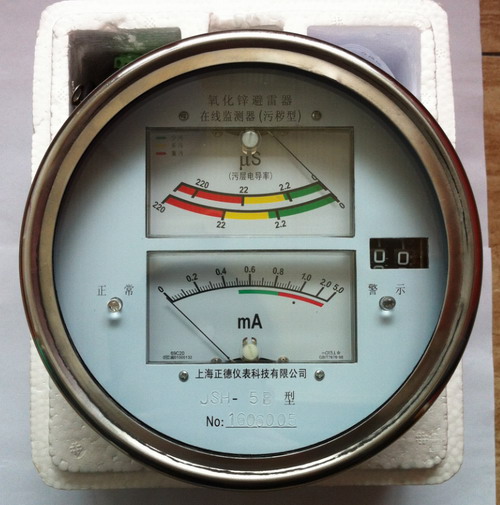

110-220KV用JSH-5B型避雷器在线监测器

110-220KV用JSH-5B型避雷器在线监测器

（带污秽表）

1 概述

“JSH5系列避雷器用在线监测器”适用于交流电网中的各种阀式避雷器，其可在线监测运行电压下的通过避雷器的持续电流，通过观测持续电流的变化可以有效的检测出避雷器内部老化或受潮等异常，避免避雷器带故障运行。监测器中的污秽表可用于监测避雷器瓷套外表污秽程度，计数器可用来记录避雷器的动作次数。

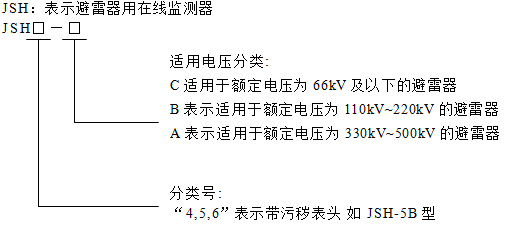

2 产品型号

3 用途

3.1 各型号监测器适用范围 见下表

3.2 功能

带“5”功能的各型号监测器均可用于在线监测避雷器运行时的持续电流，以及记录避雷器动作次数，还可以监测避雷器瓷套外表的污秽电流，用以判断瓷套外表污秽程度。

3.3外接插座
