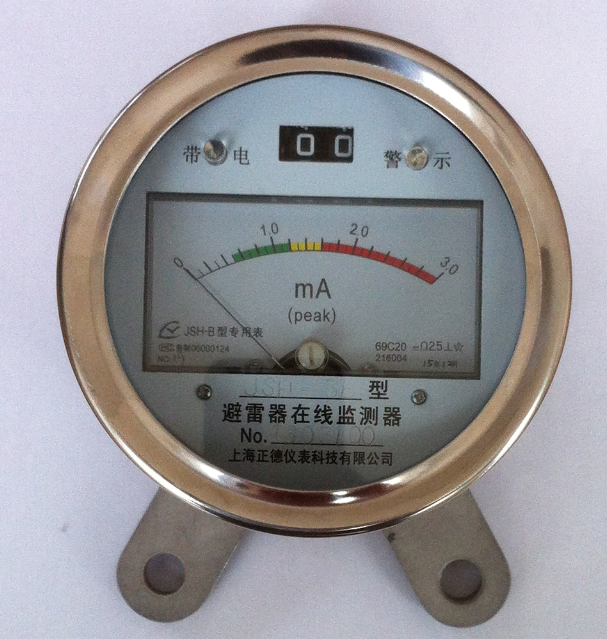

110-220KV用JSH-3B型0-3mA双脚式避雷器在线监测器

110-220KV用JSH-3B双脚安装型避雷器在线监测器

（量程：0-3mA）

一、概述

1、功能

JSH-3系列避雷器在线监测器（原名避雷器漏电流及动作记录器）是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值，可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况；计数器则记录避雷器在过电压下的动作次数。

放电计数器性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足国家标准JB/T10492-2004。使用的环境条件与相连的避雷器相同。

2、特点

1)圆形合金壳体与铸铝底座密封压铸结合，结构紧凑、防水性好，工作稳定；

2)铝镁钢合金外壳，美观坚固、韧性强，耐腐蚀抗震性好，便于运输，使用寿命长；

3)采用两位（或三位）电磁式数字记数器，满度后自动回零，循环计数，无需清零；

4) 泄漏电流表为特制非线性彩色毫安表，刻度精准、小电流区分辩率高、科学合理；

5)毫安表不同色彩弧线刻度标出避雷器泄漏电流不同运行区域，方便直观辨别出避雷器的运行状态；

6) 带电警示灯，设有故障报警，避雷器泄漏电流超过设定值后，能自动发出报警信号，信号方式为红绿交替闪烁，符合人的视觉感知特点，提高预警能力。

7)可外接测量插孔（选配），传输信号，上传后台电力管理系统，方便集中监视。

二、户外使用条件

周围空气温度：—40℃～+40℃

最高海拔:4500m

太阳辐射强度：0.1W/cm²(风速0.5m/s)

外绝缘爬电比距：25mm/kv

覆冰厚度：10mm

风速：34m/s(离地面10m高10min平均最大风速)

日相对湿度平均值：≤95%

月相对湿度平均值：≤90%

耐受地震能力（水平加速度）：0.25g

三、主要电气参数

1、JSH-3A型监测器建议配合330～500千伏电网用避雷器。

2、JSH-3B型监测器建议配合110～220千伏电网用避雷器。

3、JSH-3C型监测器建议配合66千伏及以下电网用避雷器。

表3.1  JSH型避雷器在线监测器技术参数表
