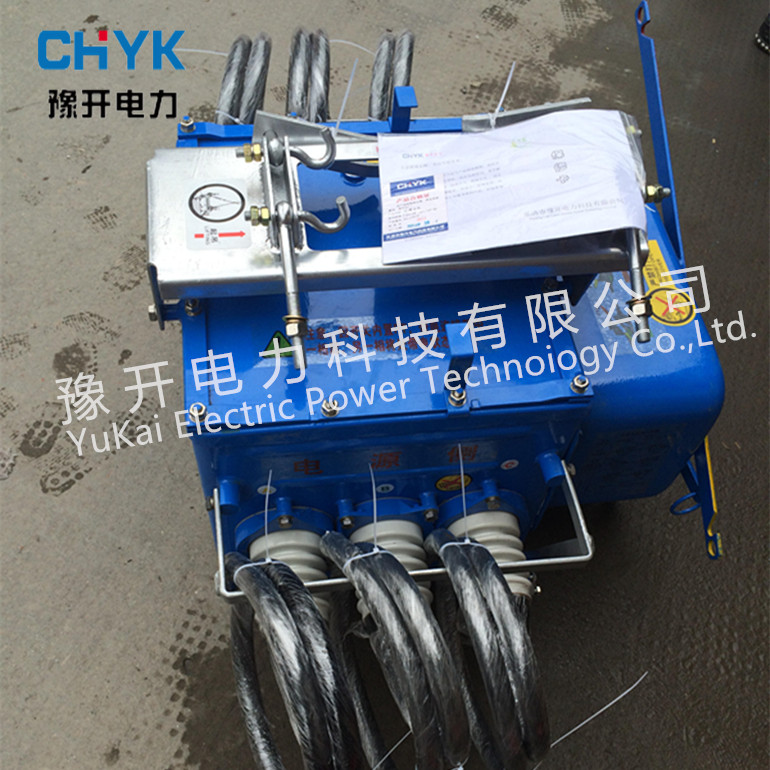

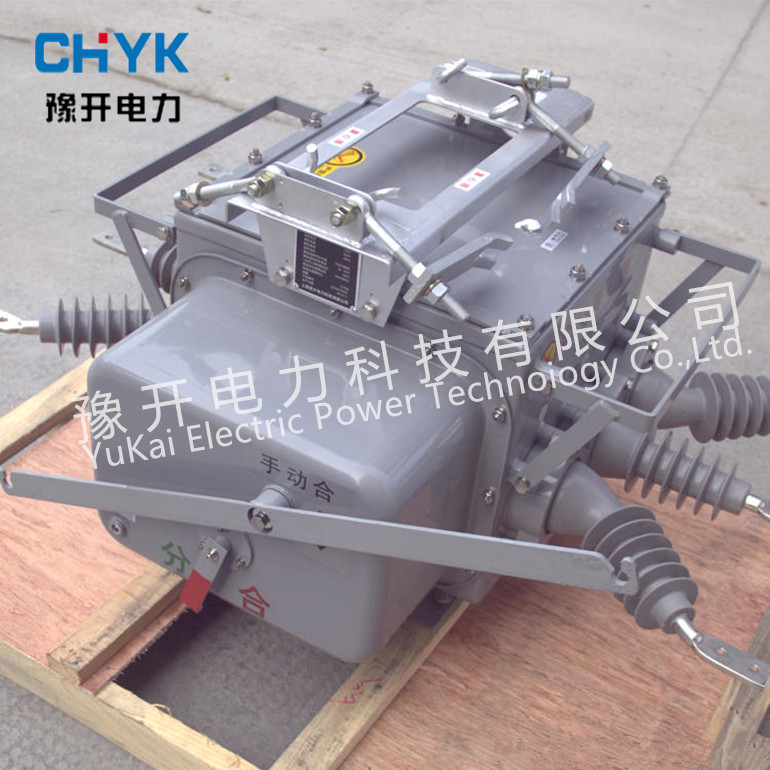

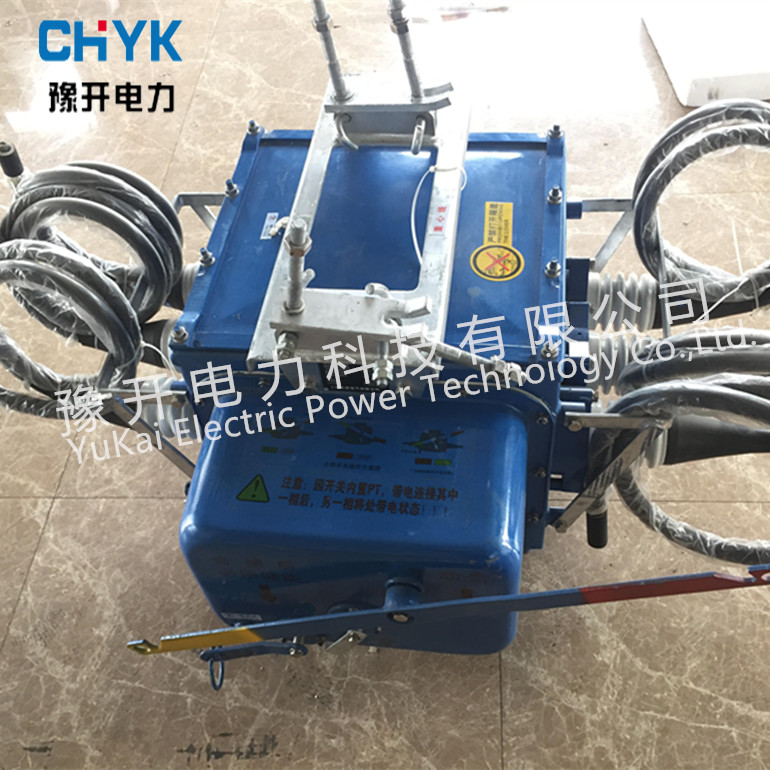

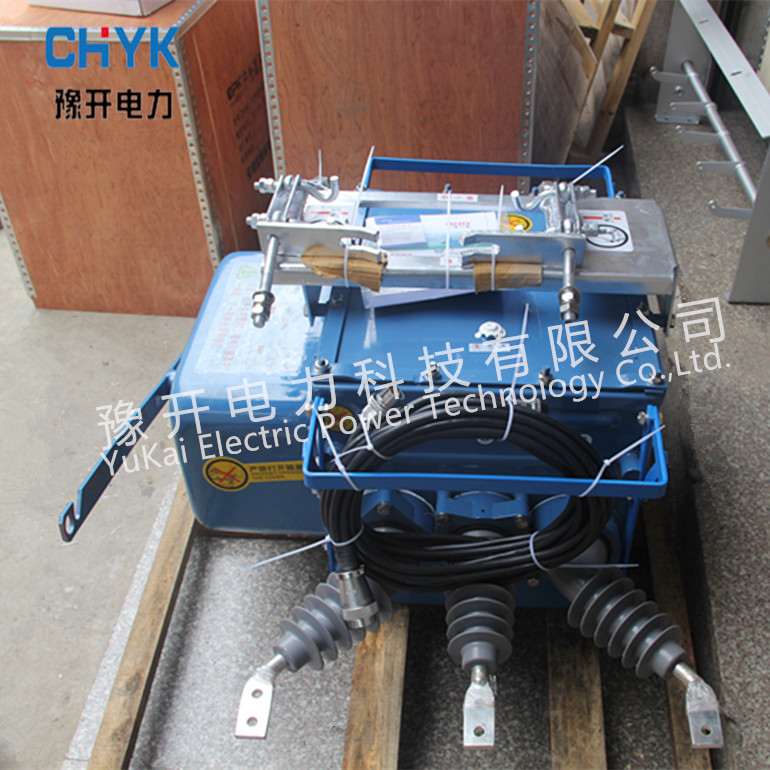

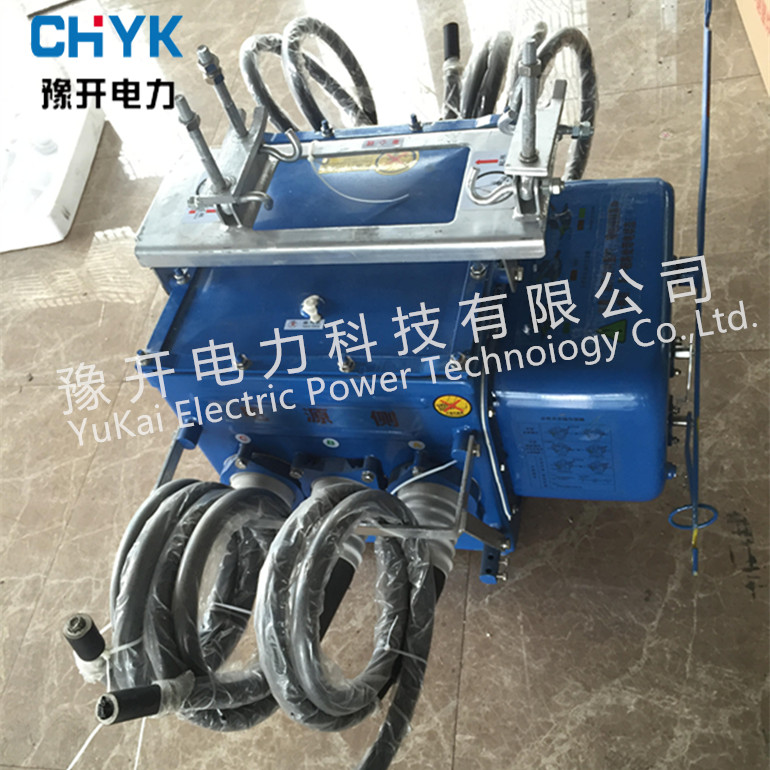

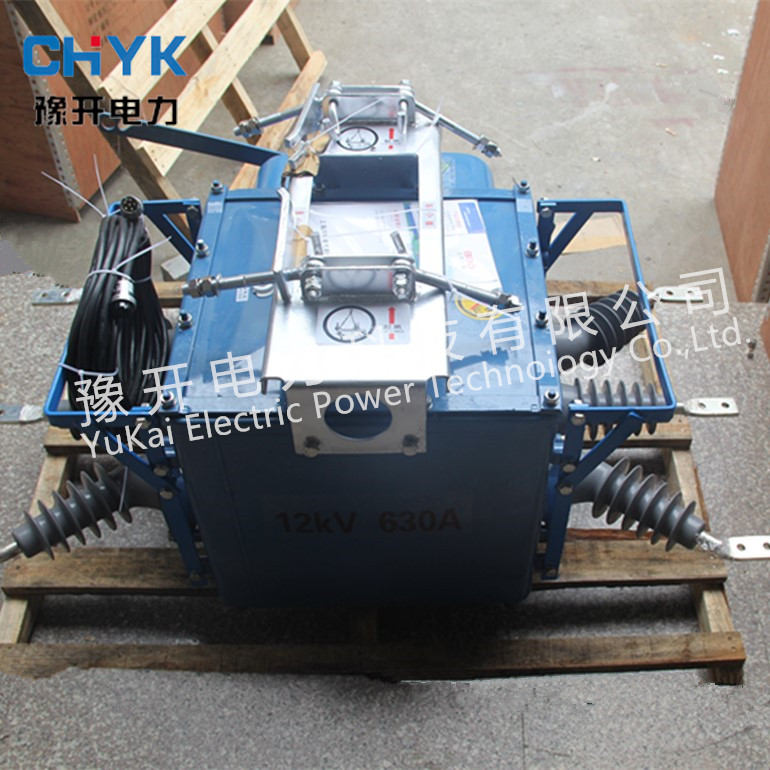

FZW28-12/630-20看门狗分界断路器

1. 10 kV看门狗分界断路器馈电架空线路的特点

对于远近郊区供电公司来说，在所辖主网主系统中10 kV馈电出线的安全供电十分重要。但是，10 kV馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。

1.1 线路结构复杂事故查找困难

用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。

1.2 线路保护配置相对简单

变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。因此，为保证继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。

1.3 不同的10 kV接地方式

对于消弧线圈接地系统，10 kV配电线路发生线路单相接地故障时不掉闸，只发接地信号。对于小电阻接地系统，10 kV配电线路配置零序保护，单相接地故障时掉闸。

1.4 10 kV馈线架空线路故障率高、可靠性差,10 kV馈线的故障率高，可靠性差。

随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控，以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。

2. 分界断路器的性能和主要作用

2.1 性能及结构

一般分界断路器由开关本体及测控单元两大部分构成见，结构示意图1。

图1　分界断路器控制器示意图
