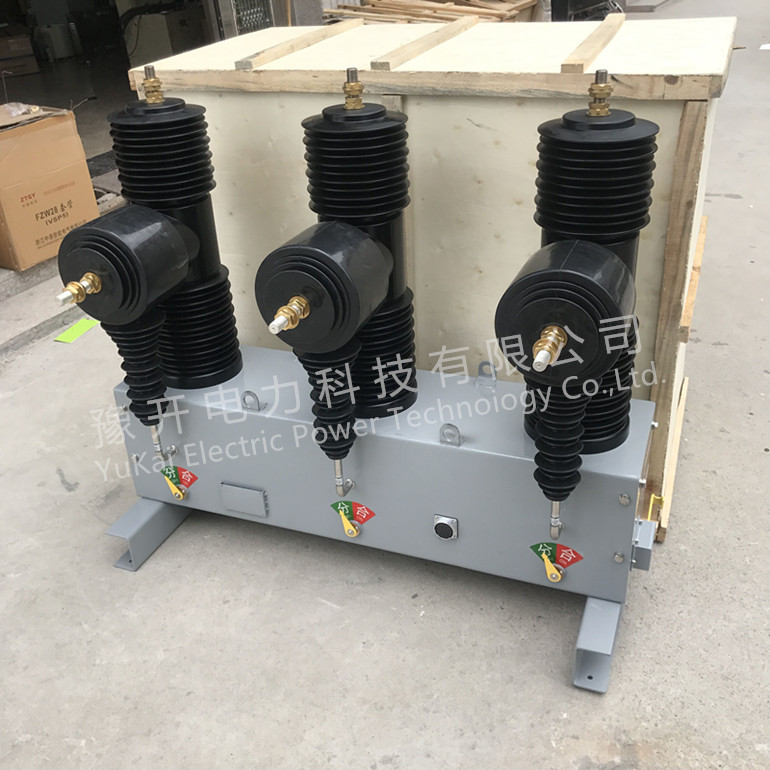

AB-3S-12/630A永磁式快速分断断路器 10kv高压真空断路器

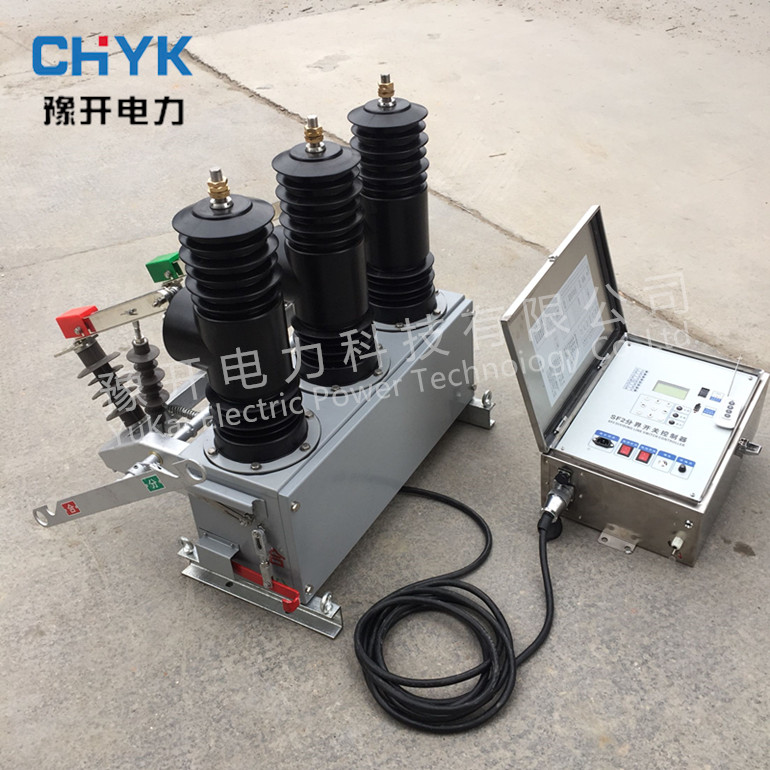

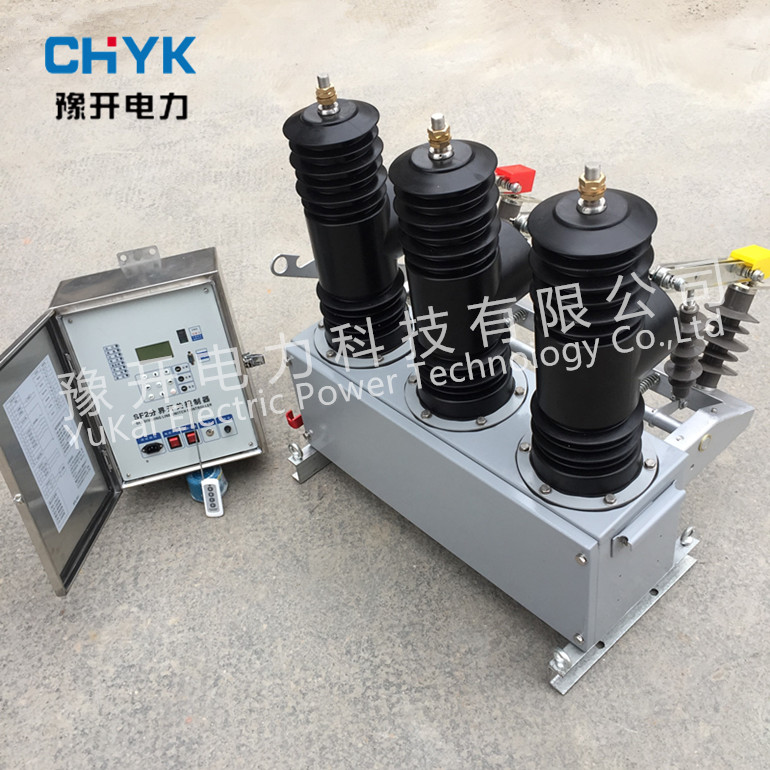

该产品既可作为35kV变电所主变10kV侧及10kV出线的开关，也可作为配电网的柱上开关，和本公司生产的控制器相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化变电所的首选设备。

二、技术特点
● 采用磁致动（永磁）机构，使部件大量减少，合闸功率大幅度减小，稳定可靠，无需定期维护保养；
● 采用进口户外环氧树脂作为外绝缘材料，重量轻、寿命长达15年以上，耐候性好，无油、无SF6，符合
环保要求；
● 动作时间短，能快速切断故障，保护配合方便灵活；
● 选用太阳能电池或CT作为电源，无须外接电源即可实现电动操作；
● 选用专用遥控器可实现遥控操作，无须上杆即可进行停送电操作；

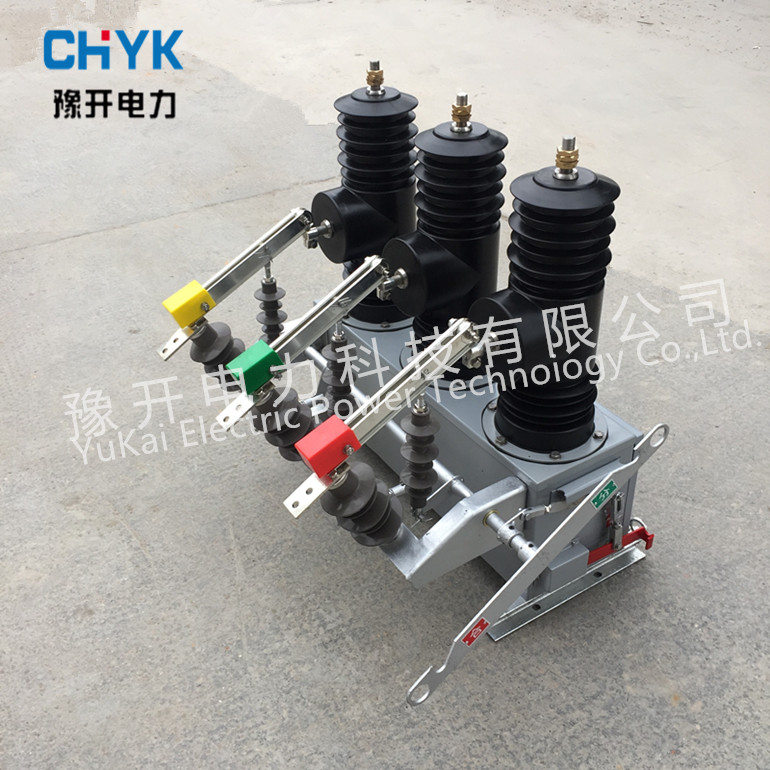

● 选用一体化设计的高压隔离开关，使结构紧凑，安装检修非常方便；
● 不锈钢箱体，免维护。
三、主要技术参数
●
● 额定短时（1min）工频耐受电压： 42kV
● 额定雷电冲击耐受电压： 75kV
● 额定短路开断电流： 20kA
● 额定短路关合电流（峰值）： 　 　 50kA
●
● 动稳定电流（峰值）：　 　 　 　 50kA
● 额定短路电流开断次数： 30次
● 额定频率： 50Hz
● 机械次数：　 　 10000次
● 主回路电阻： ≤ 120 uΩ
● 电流传感器变比： 30～1250/1
● 工作电源电压 +24V
● 爬电比距 ≥ 31 mm/kV
● 工作环境温度： -40～+70重量: 90+27kg
