一、产品概述
在ZN12-12产品中，设计有斜装式（ZN12-12型）和平装式（ZN65-12）两种，ZN65是在ZN12的基础上加以改进而成，并开发了20kA容量真空断路器，使产品的系列化更齐全。

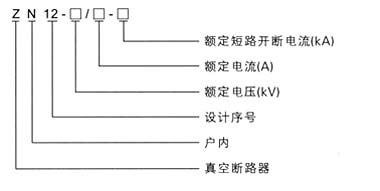

二、型号及其含义
三、使用环境条件
1、周围空气温度：上限+40℃（允许在-30℃时储运）；
2、海拔：≤1000m；
3、温度：空气相对湿度日平均值不大于95%；
饱和蒸汽日平均值不大于2.2×10-3MPa；
4、振福：地震烈度不超过8度；
5、无火灾，爆炸，严重污秽，化学腐蚀及剧烈震动的场所。
四、主要技术参数
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定绝缘水平
|
1min工频耐受电压
|
kV
|
42(相间、相对地)48(断口)
|
|
雷电冲击耐受电压
|
72(相间、相对地)85(断口)
|
|
3
|
额定频率
|
Hz
|
50
|
|
4
|
额定电流
|
A
|
630 1250 1600 2000 2500 3150
|
|
5
|
额定短路开断电流（有效值）
|
kA
|
20 25 31.5 40
|
|
6
|
额定短路关合电流（峰值）
|
kA
|
50 63 80 100
|
|
7
|
4s额定短时耐受电流（有效值）
|
kA
|
20 25 31.5 40
|
|
8
|
额定峰值耐受电流（峰值）
|
kA
|
50 63 80 100
|
|
9
|
额定短路电流开断次数
|
次
|
50 30(40kA)
|
|
10
|
机械寿命
|
次
|
30000
|
|
11
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
12
|
额定单个电容器组开断电流
|
A
|
630
|
|
13
|
储能电机电压
|
V
|
≌220 ≌110
|
