CCX密集型母线槽

CX密集型母线槽配置：

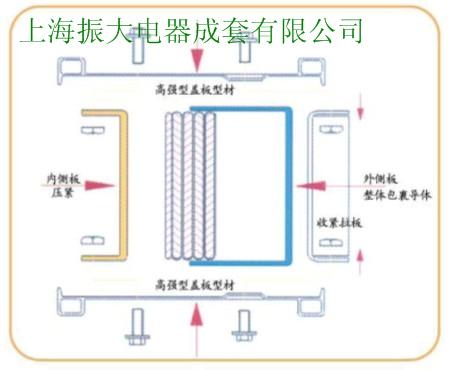

   CCX型系列母线槽采用合理的“三明治”相线紧密叠压结构设计，使母线槽外形更加紧凑、并增加了母线系统的热稳定性，使母线具有阻抗低、电压降低的优点，但有必须配合专业人士安装和场地限制的弱点。安装后不能有水进入外壳或本体，井道口须设计挡水栓。

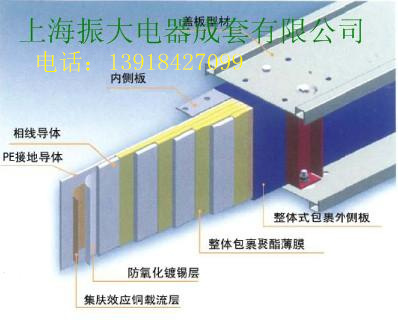

PE接地导体对于大电流输电的母线系统的安全性极其重要，用户可选择经济型的外壳接地配置，也可选择拥有单独PE导体的母线系统，所有配置方案PE接地系统截面均不小于于50%相线截面。

• 普通母线槽直母线单元：
•   CCX型密集型绝缘母线为全封闭型，防护等级可达到IP54，全金属配置的外壳可作为短路接地最短途径，最大限度的保护用户安全操作和使用；标准单元节母线长度≤6米；
•    一般配置为垂直立式安装，也可以根据要求或水平卧式安装；每节单元配置一套接头组件；

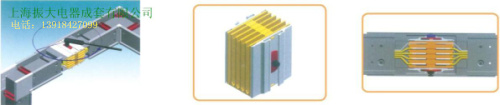

• 接头组件如下图所示：
